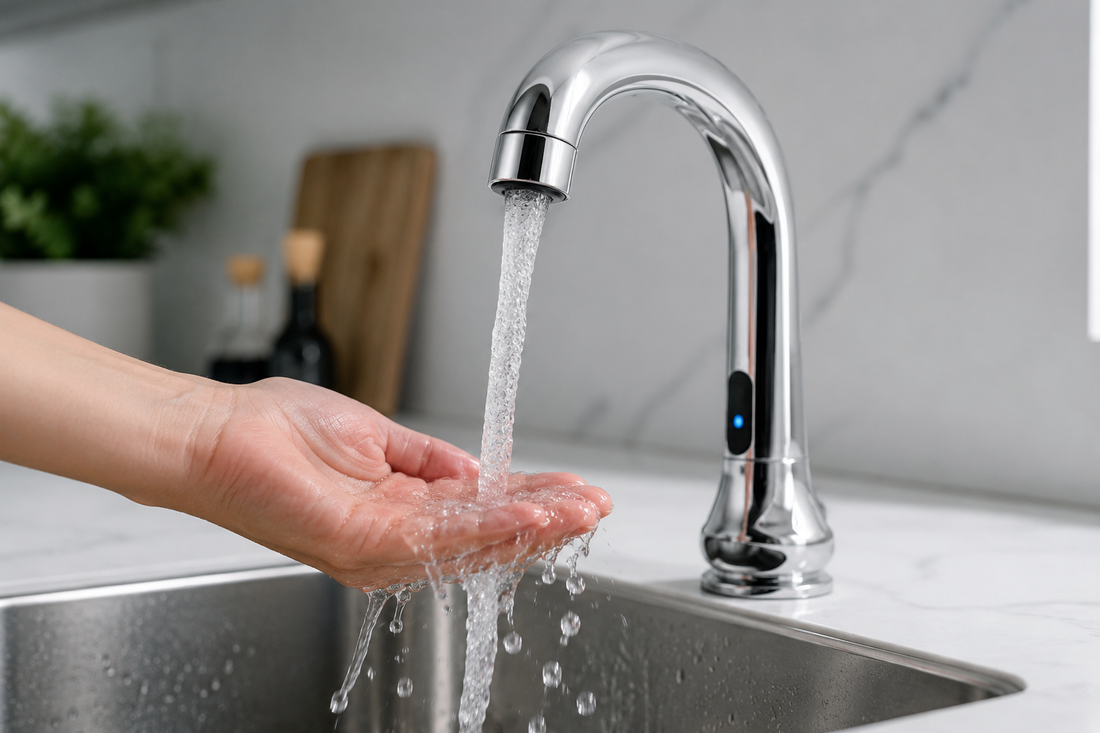

Sensorarmatur installieren und warten: Die vollständige Anleitung

Sensorarmaturen – auch als automatische Armaturen oder berührungslose Armaturen bekannt – werden in Großbritannien sowohl im privaten als auch im gewerblichen Bereich immer beliebter. Ob Sie ein Badezimmer modernisieren, einen gewerblichen Waschraum einrichten oder eine defekte Komponente ersetzen, dieser Leitfaden führt Sie durch alles, was Sie über die Installation und Wartung von Sensorarmaturen wissen müssen.

Warum eine Sensorarmatur wählen?

Infrarot-Sensorarmaturen bieten eine Reihe von Vorteilen gegenüber herkömmlichen manuellen Armaturen:

• Verbesserte Hygiene – keine Kreuzkontamination durch Berühren von Griffen
• Wassereinsparungen – Wasser fließt nur, wenn Hände erkannt werden, was den Verbrauch reduziert
• Komfort – ideal für Benutzer mit eingeschränkter Mobilität
• Moderne Ästhetik – ein sauberes, zeitgemäßes Aussehen für jeden Waschraum

Sie sind eine kluge Investition für Hausbesitzer und Facility Manager gleichermaßen.

Die wichtigsten Komponenten verstehen

Bevor Sie mit der Installation oder Reparatur beginnen, ist es hilfreich zu verstehen, wie ein Sensorarmaturensystem funktioniert. Die meisten automatischen Armaturenanlagen bestehen aus drei Kernkomponenten:

1. Die Steuerbox

Die Steuerbox ist das Gehirn des Systems. Sie verarbeitet das Signal des Infrarotsensors und steuert das Magnetventil zum Öffnen oder Schließen. Unsere AS1CB und AS2CB Sensorarmatur-Steuerboxen sind mit einer Vielzahl von Armaturengehäusen kompatibel und für eine unkomplizierte Installation konzipiert.

2. Das Infrarotsensormodul

Das Sensormodul erkennt das Vorhandensein von Händen unter der Armatur. Es sendet einen Infrarotstrahl aus, und wenn dieser Strahl durch eine Hand unterbrochen wird, sendet es ein Signal an die Steuerbox. Wir führen mehrere Sensormodule – die ASM1, ASM2 und ASM3 – um verschiedenen Armaturendesigns und Montagekonfigurationen gerecht zu werden.

3. Das Magnetventil

Das Magnetventil steuert den Wasserfluss. Wenn die Steuerbox ein Signal vom Sensor empfängt, öffnet sie das Ventil; wenn die Hände entfernt werden, schließt es sich wieder. Unser ASV1-6V Impulsmagnetventil ist auf Zuverlässigkeit und geringen Stromverbrauch ausgelegt, was es ideal für batteriebetriebene Systeme macht.

Stromversorgungsoptionen: Netz- vs. Batteriebetrieb

Sensorarmaturen können mit Netzstrom oder Batterien betrieben werden. Batteriebetriebene Systeme sind beliebt, wo keine Netzverkabelung zugänglich ist. Wenn Sie ein batteriebetriebenes System verwenden, ist die Wahl der richtigen Batteriebox unerlässlich.

Wir bieten drei Batteriebox-Optionen für verschiedene Armaturanschlüsse:

• AS-BB1 – runder Stecker
• AS-BB2 – flacher Stecker
• AS-BB3 – Klinkenstecker

Überprüfen Sie vor der Bestellung den Steckeranschluss Ihrer vorhandenen Armatur oder Steuerbox, um die Kompatibilität sicherzustellen.

Schritt-für-Schritt: Installation einer Sensorarmatur-Steuerbox

Wenn Sie eine defekte Steuerbox ersetzen oder ein neues Sensorarmaturensystem installieren, befolgen Sie diese Schritte:

1. Wasserzufuhr abstellen – Kalt- und Warmwasserzufuhr unter dem Waschbecken absperren.
2. Alte Steuerbox trennen – Sensor- und Magnetventilstecker abziehen, dann das Gerät entfernen.
3. Neue Steuerbox anschließen – Sensor- und Magnetventil in die entsprechenden Anschlüsse der neuen Einheit stecken (siehe beiliegenden Schaltplan).
4. Stromquelle anschließen – Batteriebox oder Netztransformator entsprechend anschließen.
5. Wasserzufuhr wiederherstellen – die Absperrventile langsam wieder öffnen und auf Lecks prüfen.
6. Sensor testen – Hand unter die Armatur halten, um zu bestätigen, dass der Sensor korrekt auslöst und Wasser wie erwartet fließt und stoppt.

So ersetzen Sie ein defektes Infrarot-Sensormodul

Wenn Ihre Armatur die Hände nicht mehr zuverlässig erkennt, ist oft das Sensormodul die Ursache. So tauschen Sie es aus:

1. Trennen Sie das Sensormodulkabel von der Steuerbox.
2. Schrauben oder klippen Sie den Sensor vom Armaturenauslauf oder -gehäuse ab.
3. Setzen Sie das Ersatz-Sensormodul ein (z. B. ASM1, ASM2 oder ASM3 je nach Armaturmodell) und befestigen Sie es.
4. Verbinden Sie das Kabel wieder mit der Steuerbox.
5. Testen Sie die Armatur – der Sensor sollte nun schnell auf Handbewegungen reagieren.

Tipp: Bevor Sie den Sensor ersetzen, prüfen Sie, ob die Linse sauber und frei von Kalk- oder Seifenresten ist, da Ablagerungen die Erkennung beeinträchtigen können.

Routinewartungstipps

Um Ihre Sensorarmatur in einwandfreiem Zustand zu halten, ist nicht viel Aufwand erforderlich. Befolgen Sie diese einfachen Wartungsschritte:

• Reinigen Sie die Sensorlinse regelmäßig – verwenden Sie ein feuchtes Tuch, um Kalk- und Seifenablagerungen zu entfernen. Vermeiden Sie abrasive Reinigungsmittel.
• Überprüfen Sie den Batteriestand – die meisten batteriebetriebenen Systeme geben eine Warnung bei niedrigem Batteriestand aus (oft ein langsamer oder intermittierender Fluss). Ersetzen Sie die Batterien umgehend, um einen vollständigen Ausfall zu vermeiden.
• Überprüfen Sie das Magnetventil – wenn die Armatur im Ruhezustand tropft, muss das Magnetventil möglicherweise gereinigt oder ersetzt werden.
• Überprüfen Sie die Wassertemperatur – wenn Ihr System ein thermostatisch geregeltes Mischventil (wie unser ATV1-12F) enthält, überprüfen Sie regelmäßig die Temperatureinstellung, um sicherzustellen, dass sie innerhalb sicherer Grenzen bleibt (typischerweise 38°C für das Händewaschen).
• Entkalken Sie interne Komponenten – in Gebieten mit hartem Wasser kann sich Kalk in Ventilen ansammeln und den Fluss behindern. Eine jährliche Entkalkung wird empfohlen.

Fehlerbehebung bei häufigen Problemen mit Sensorarmaturen

Hier sind einige der häufigsten Probleme und ihre wahrscheinlichen Ursachen:

• Armatur aktiviert sich nicht – überprüfen Sie den Batteriestand, die Verbindung des Sensormoduls und stellen Sie sicher, dass die Sensorlinse sauber ist.
• Armatur läuft kontinuierlich – der Sensor erkennt möglicherweise einen Fehltrigger (z. B. eine reflektierende Oberfläche in der Nähe). Positionieren Sie die Armatur neu oder passen Sie den Sensorbereich an, falls möglich.
• Schwacher Wasserfluss – prüfen Sie auf Kalkablagerungen im Magnetventil oder Belüfter.
• Armatur tropft nach Gebrauch – das Magnetventil kann verschlissen oder verunreinigt sein. Überprüfen und gegebenenfalls ersetzen.
• Intermittierender Betrieb – schwache Batterien oder eine lose Sensorverbindung sind die häufigsten Ursachen.

Benötigen Sie Ersatzteile?

Auto Sensor führt ein umfassendes Sortiment an Komponenten für Sensorarmaturen, einschließlich Steuerboxen, Infrarot-Sensormodulen, Magnetventilen, Batteriekästen, thermostatisch geregelten Mischventilen und Seifenspendern. Ob Sie eine Reparatur oder eine komplette Installation durchführen, in unserem Online-Shop finden Sie die benötigten Teile.

Wenn Sie unsicher sind, welche Komponente die richtige für Ihre Armatur ist, kontaktieren Sie uns gerne – wir helfen Ihnen gerne, den passenden Ersatz zu finden.
